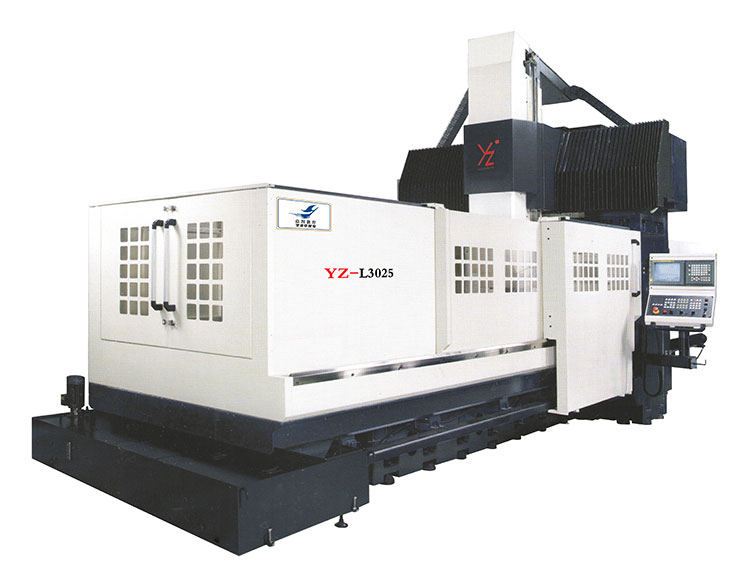

YZ-L3025
更新时间：2021-12-24 20:24:07 作者： 来源：
| 项目 | 单位 | YZ-L3025 |
| 工作台面尺寸 | mm | 2300*3000 |
| 工作台移动方向行程（X） | mm | 3000 |
| 工作台移动方向行程（Y） | mm | 行程2700、副行程3050 |
| 工作台移动方向行程（Z） | mm | 1000 |
| 龙门宽度 | mm | 2700 |
| 龙门过高 | mm | 1400 |
| 主轴端面至工作台面距离 | mm | 280 - 1280 |
| 工作台T型槽（数目-尺寸*间距） | mm | 11-28*200 |
| 主轴规格（型号/安装直径） | / | TB50/Φ200 |
| 主轴移动方式：皮带 | rpm/min | 6000rpm/min，传动比1.5：1（1：1选配） |
| 主轴移动方式：ZF减速+皮带（选配） | rpm/min | 6000rpm/min,传动比4：1 |
| 快移进给速度 | m/min | 10 |
| 切削进给速度 | m/min | 6 |
| 三轴滚珠丝杆规格/螺距 | / | X:8020,Y:6316,Z:5010 |
| 三轴导轨规格/滑块数量 | / | X:滚柱导轨55/10; Y:滚柱导轨55/4; Z轴：矩形滑轨 |
| 三轴伺服电机传动方式及传动比 | / | X轴行星齿轮传动4:1； Y轴行星齿轮传动3:1； Z轴直联传动1:1 |
| 主轴电机选用推荐 | kw | 22kw广域电机 |
| X/Y/Z三相伺服电机推荐 | N.m | X:50;Y:40;Z:30（抱闸） |
| 光机外形尺寸（长*宽*高） | mm | 7750*5140*4100 |
| 工作台承重 | T | 10 |
| 光机重量（约） | T | 33 |
